Alde bikoitzeko kobrezko PCB

Jiubao Double Sided Copper Pcb alde biko kobrea duen zirkuitu inprimatua da, goiko eta beheko geruzetako zirkuituak barne. Inprimatutako zirkuitu plaka bat da. Alde bikoitzeko kobrezko PCB bi aldeetatik kableatu eta soldatu daiteke, erdian kobrezko nukleo metaliko batekin eta zirkuituaren eta kobrezko nukleoaren arteko geruza isolatzaile batekin. Bi aldeak kableatu daitezke, eta horrek kableatzeko zailtasuna asko murrizten du, beraz, oso erabilia da. Alde biko taularen bi aldeak kableatuta daude, baina bi aldeetako hariak erabiltzeko, bi aldeen arteko zirkuitu konexio egokia egon behar da, zirkuituen arteko "zubiari" via deitzen zaio. Vias PCB baten zulo txikiak dira, metalez beteta edo estalita daudenak bi aldeetatik hariak konektatzeko. Vias-ekin diseinatutako alde bikoitzeko plakei benetako alde biko kobre-nukleoko PCB deitzen zaie. Alde biko zirkuitua konektatu behar ez izateko ere diseinatu daiteke, hau da, alde bakarreko zirkuitu plaka arruntaren berdina da, baina alde biko zirkuitu plakaren instalazio efektu bera lor dezake. Alde biko kobrezko PCB faltsua deitzen diogu. Alde biko taulak alde bakarreko taularen azalera bikoitza duenez, alde biko taulak alde bakarreko taulan kableatu mailakatuaren arazoa konpontzen du eta beste aldera konekta daiteke zuloen bidez, beraz, gehiago da. alde bakarreko plaka baino konplexuagoak diren zirkuituetarako egokia.
Orain aurkezten ari garena alde biko kobrezko plaka da, alde biko bereizketa termoelektrikoko kobrezko substratuko pcb eta 2 geruzako kobrezko zirkuitu plaka deitzen zaiona.

Alde bikoitzeko kobrezko PCB produktuaren aurkezpena:

Alde bikoitzeko kobrezko pcb (bikorreko bereizketa termoelektrikoko kobrezko substratuko pcb) orokorrean automozioko habe handiko eta baxuko argi-taulak edo beroa xahutzeko baldintzak dituzten produktuetarako erabiltzen da. Potentzia handiko beroa xahutzea goiko eta beheko aldeetako buru handien bidez lortzen da, eta kanpoko beroa xahutzen duen aluminiozko piezak alde biko buruekin konektatzen dira beroa xahutzeko; aldi berean, alde biko kobrezko pcbaren goiko eta beheko korronteak bideen bidez konektatzen dira, eta alde bakarreko soldadura-elektrodoak baino ez dira behar goiko eta beheko argiak kontrolatzeko. Aleak distiratsuak dira, buruzagia beroa xahutzeaz konturatzen da eta zirkuitua eroapenaz jabetzen da. Hau alde biko bereizketa termoelektrikoa da. Produktuak bero xahupen handia, potentzia-kontsumo txikia, errendimendu egonkorra eta instalazio errazaren abantailak ditu.

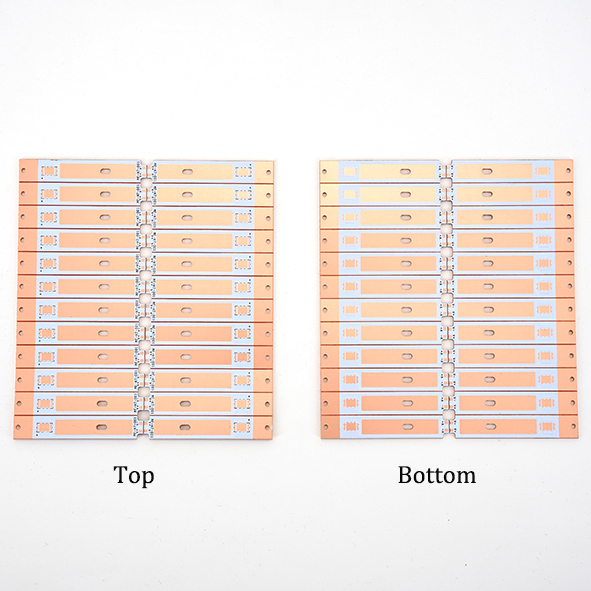

Alde bikoitzeko PCB termoelektrikoaren bereizketa, beroa LED kobrezko substratuaren PCB-an termikoki eroaleko pad (PAD) da, eta elektrizitatea LED kobrezko substratuko elektrodoei dagokie, eta bi material isolatzaileen bidez bereizten dira. Pad termikoaren (PAD) funtzioa beroa eroatea da, eta elektrodoaren funtzioa elektrizitatea eroatea. Alde biko egitura honek LED beroa xahutzeko diseinua gauzatu dezake eta produktuaren egonkortasuna eman dezake. Alde biko bereizketa termoelektrikoaren pcbaren egitura irudian ageri da:

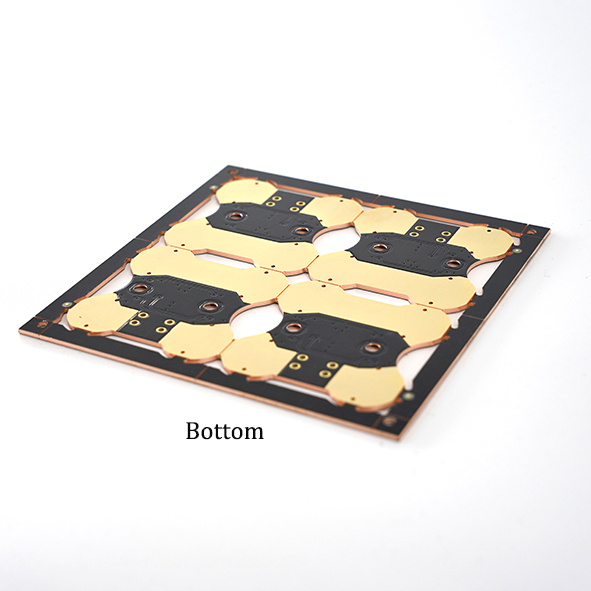

Egiazko alde biko kobrezko nukleoaren PCB (bidearen bidez) Alde biko kobrezko PCB faltsua (biderik gabe) 2 geruzako kobrezko PCB 4 geruzako kobrezko PCB

Linternak, industria meatzarien lanparak, automobilgintzako LED argiak, UV lanparak, eszena-proiektatzeko lanparak, 5G komunikazioak, horma-garbigailuak, LED farolak, ekipamendu mekanikoak eta doitasun eta eskari handiko hozte-argiztapen-tresna ezberdinak

Zerbitzu-bizitza luzea, beroaren xahupen eraginkorra, aplikazio egonkorra

Q1. PCB fabrikatzailea al zara? Fabrika al duzu?
A: 12 urte baino gehiago daramatzagu zirkuitu inprimatuen fabrikatzaile profesionala, fabrikak, makinak ditugu, gure fabrikako argazkiak ikus ditzakezu.
Q2. Doan lor al ditzaket PCB laginak? Doako bidalketa eskuragarri al dago?
A: Bai, doako PCB laginak eman ditzakegu xehetasun guztiak hitz egin eta baieztatu ondoren. Baina ez dugu doako bidalketa eskaintzen, deskonturen bat emango dizugu produktu asko erosten badituzu.
Q3. OEM egiten al duzu?
Erantzuna: Bai. Zirkuitu inprimatutako plaken fabrikatzailea gara, fabrikak eta automatizazio ekipamendu dedikatuak ditugu PCB eta PCBA prozesu osorako, eta produktuak zehatz detektatu eta bidal ditzakegu. PCB eta PCBArako erosketa-zerbitzu bakarra eskaintzen dugu.
Q4. Substratuarekin zuzeneko kontaktuan dauden pad termikoekin eta beste geruza bateko elektrodoekin ekoitzi al ditzakezu PCBak?
A: Bai, substratuarekin zuzeneko kontaktuan dauden pad termikoekin PCBak ekoiz ditzakegu. Termoelektrikoki bereizitako kobre substratuak deitzen diogu. Gerber-en informazioa gure posta elektronikora bidal dezakezu pcb@jbmcpcb.com baieztapena lortzeko.
Q5. Kobre-nukleoko PCB-k kobre-zuloak izan ditzake ekoizpenerako?
A: Bai, kobrezko nukleoko PCBaren bi aldeetan kobrezko zuloak daude zirkuitua konektatzeko, benetako alde bikoitzeko kobrezko substratuaren PCB deitzen diogu, urte askotako fabrikazio esperientzia dugu metalezko nukleoko PCBn.
