FPC PCB malgua

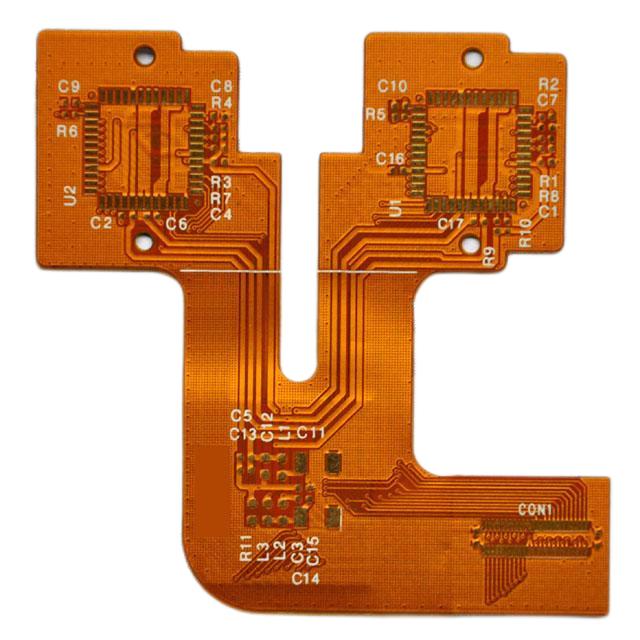

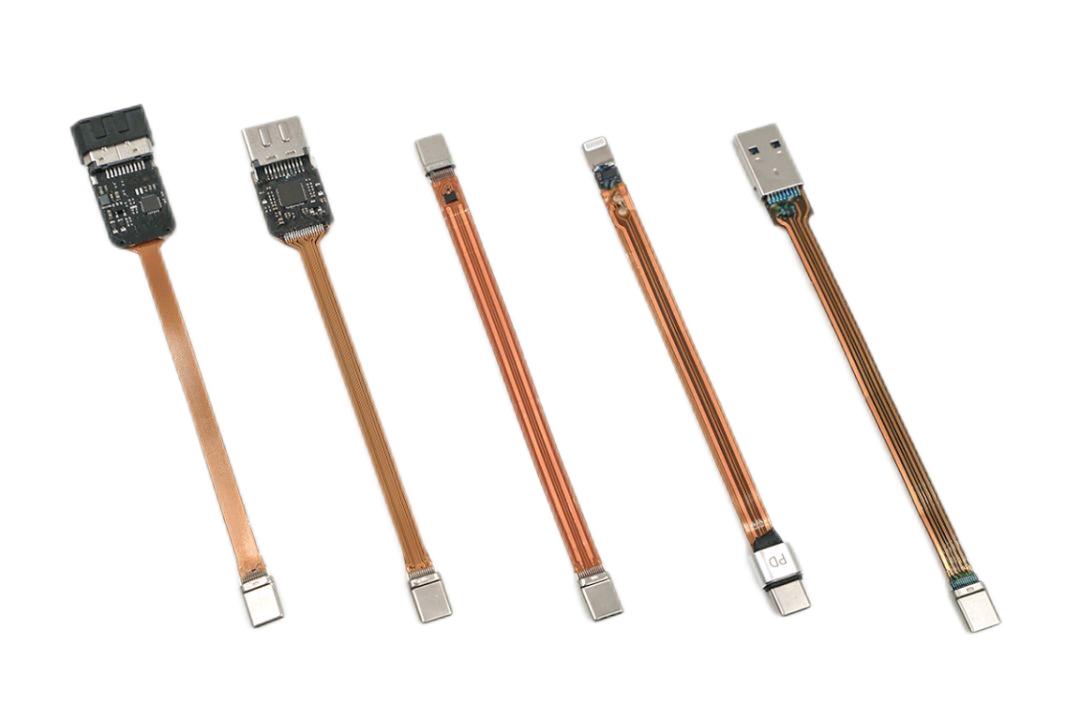

1. FPC PCB malguaren definizioa

FPC PCB malgua substratu malguz egindako zirkuitu plaka da, oso tolesgarriak eta tolesgarriak direnak. FPC PCB malgua geruza anitzeko film substratuez eta geruza eroalez osatuta egon ohi da. Bere ezaugarri nagusia zirkuitu plakaren tolesgarritasuna eta tolesgarritasuna da, beraz, tolestu edo tolestu behar diren gailu elektronikoetarako egokia da. FPC PCB malguak abantaila ugari ditu, hala nola, tamaina txikia, arina, fidagarritasun handikoa, etab., beraz, asko erabili izan da alor askotan, hala nola, telefono mugikorretan, kamera digitaletan, tablet ordenagailuetan, automobilgintzan, ekipamendu medikoan, etab. labur, FPC PCB malgua oso osagai elektroniko garrantzitsua da. Bere itxurak ekipamendu elektronikoen diseinua malguagoa eta anitzagoa egiten du eta ekipamendu elektronikoak fabrikatzeko aukera gehiago eskaintzen ditu.

2. FPC PCB malguaren ekoizpen-prozesua

FPC PCB malguak malgutasuna eta fidagarritasuna ditu. Gaur egun, 4 motatako FPC PCB malgu daude merkatuan: alde bakarreko (geruza 1), alde biko (2 geruza), geruza anitzeko eta biguneko PCB. FPC PCB malguaren ekoizpen-prozesuak urrats hauek ditu batez ere: lehenik eta behin, oinarrizko materiala prestatzea, normalean poliimidazko filma edo poliester filma oinarrizko material gisa erabiltzen da eta PCB malguaren oinarrizko materiala inprimaketa, kobrezko estaldura eta beste prozesu batzuen bidez prestatzen da. ; bigarrenik, ekoizpen grafikoa da. Zirkuitu plakaren diseinuaren marrazkiaren arabera, zirkuitu eredua substratuan egiten da fotolitografia edo laser bidezko ebaketa teknologiaren bidez; ondoren, electroplating, metalezko geruza bat zirkuituan plakatze teknologiaren bidez, hala nola, kobrea, nikela, Urrea, etab., eroankortasuna eta korrosioarekiko erresistentzia areagotzeko; azkenik, moztu eta probatu, amaitutako PCB malgua behar den tamainaren arabera mozten da, eta probatu eta ikuskatu egiten da bere kalitatea eta errendimendua baldintzak betetzen dituztela ziurtatzeko. Oro har, FPC PCB malguaren ekoizpen-prozesua nahiko korapilatsua da, hainbat prozesu eta eragiketa finren lankidetza eskatzen du, baina bere errendimendu malguak eta miniaturizazio-ezaugarriek produktu elektronikoetan oso erabilia da.

Nola egin FPC PCB malgua?

1-geruzako FPC PCB malguaren fabrikazio-prozesua:
Ebaketa-zulaketa-film lehorra-eransketa-esposizio-garapena-grabatua-zuritu gainazalaren tratamendua-estaldura-filma-prensatzea-ontzatzea gainazal-tratamendua-nikela urrearen deposizioa-karaktereak inprimatzea-zizaila-neurketa elektrikoa-zulaketa-azken ikuskapena -Paketatzea eta bidalketa

2 geruzako FPC PCB malgua fabrikatzeko prozesua:

Ebaketa -Zulaketa-PT H -Gelectroplating- Aurretratamendua - Itsatsi Filma Lehorra- Parasitoen Esposizioa - Garapena -Gelekroplatatze Grafikoa-Kendu Filma- Aurretratamendua - Itsatsi Lehorra Filma- Plangintza Esposizioa - Garapena -Aguafortea-Kendu Mintza-Azalera Tratamendua-Laminazio Filma-Laminazioa- Ontze-Nikelezko xaflaketa-Karaktereen inprimaketa-Ebaketa-proba elektrikoa-zigilatzea-azken ikuskapena - paketatzea - ​​bidalketa.

FPC PCB prozesurako gaitasuna:

Flex materiala		Taihong, Shengyi, Lianmao
PCBMateriala		KB,Shengyi, Lianmao
Kobrearen Lodiera		12 pm-70 pm
Azaleraamaitu
Azaleko akabera Lodiera	ENIG	In Au	2-4bat__
			0,025-0,075bat_
	ENEPIG	In_ Au PD	2-4bat__
			0,025-0,075bat__
			0,025-0,075bat_
	Urreztapen Elektrikoa	Ni AU	2-4bat
			0,05-0,35bat
RF-PC Theritasuna Gutxienekoa(mm)	4 ohol gogor + 2 ohol bigun geruza		0.6mm
	6ohol gogorra + 2 ohol bigun geruza		0.6mm
RF-PC Theritasuna Totolerantzia	4 ohol gogor + 2 ohol bigun geruza		0.1  mm
	6ohol gogorra + 2 ohol bigun geruza		0.1  mm
Zabalera / Gutxieneko espazioa (mm)	4 ohol gogor + 2 ohol bigun geruzaZabalera / Gutxieneko espazioa (mm)	1oz	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm

Zabalera / Gutxieneko espazioa (mm)	4 ohol gogor + 2 ohol bigun geruzaZabalera / Gutxieneko espazioa (mm)	1oz	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
	6ohol gogor geruza + 2 ohol bigun geruzaZabalera / Gutxieneko espazioa (mm)	1oz	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
Zulagailual         Gutxieneko(mm)	Zulagailua		∮0.1mm
	Llizarra		∮0.075    mm
Shift Tolerantzia	Estalkiada		0.1mm
	SAEB		0.15mm
	PI		0.1mm
	FR-4		0.15mm
	EMI ZINEMA		0.1mm
Estalkiada (PI etaitsasgarri)			12.5bat-50bat
			12.5bat-75bat
Coverlay gainezka kola kopurua			0,02-0,03 mm

3. FPC PCB malguaren ezaugarriak
FPC PCB malgua ekipamendu elektronikoetan erabiltzen den zirkuitu-plaka malgua da, substratu malgu batez eta kobrez estalitako paperaz osatua. PCB zurrun tradizionalekin alderatuta, FPC PCB malguak ezaugarri hauek ditu:
a). Malgutasuna: FPC PCB malgua tolestu, tolestu eta bihurritu daiteke hiru dimentsioko hainbat forma konplexuetara egokitzeko, eta horrek ekipoen bolumena asko murrizten du eta ekipoen fidagarritasuna hobetu dezake.
b). Mehea eta arina: FPC PCB malguak oso lodiera mehea du, 0,1 mm baino gutxiagora irits daitekeena, gailu mehe eta argietan erabiltzeko oso egokia.
c). Dentsitate handia: FPC PCB malguak dentsitate handiko kableatuak lor ditzake eta geruza anitzeko zirkuituen diseinua oso espazio txikian konturatu daiteke, eta horrek ekipamendu elektronikoen errendimendua eta fidagarritasuna hobetzen ditu.
d). Tenperatura altuko erresistentzia: FPC PCB malguak tenperatura altuak jasan ditzake, tenperatura altuko inguruneetan normalean lan egin dezake eta tenperatura altuko inguruneetan ekipamendu elektroniko batzuetarako egokia da.
e). Korrosioarekiko erresistentzia: FPC PCB malguak korrosioarekiko erresistentzia ona du eta ingurune gogorretan erabil daiteke. Laburbilduz, FPC PCB malguak abantaila ugari ditu, hainbat ekipamendu elektronikoren beharrak ase ditzake eta osagai elektroniko oso garrantzitsua da.

4. FPC PCB malguaren aplikazioa
FPC zirkuitu plaka malgua (Flexible Printed Circuit Board) substratu malguz egindako zirkuitu plaka da. Bere ezaugarri nagusiak malgutasun eta tolesgarritasun ona dira, eta hiru dimentsioko espazio-diseinu konplexuetarako egokia da. FPC zirkuitu plaka malguak aplikazio ugari dituzte, kontsumo-elektronika, automozio-elektronika, ekipamendu medikoa, aeroespaziala eta beste alor batzuk barne. Kontsumo elektronikoaren arloan, FPC PCB malguak asko erabiltzen dira produktu elektronikoetan, hala nola telefono adimendunetan, tablet ordenagailuetan eta ordenagailu eramangarrietan. PCB zurrun tradizionalekin alderatuta, FPC PCB malguek fidagarritasun hobea eta interferentziaren aurkakoa dute, eta diseinu txikiagoak, arinagoak eta meheagoak lor ditzakete. Automobilgintzaren elektronikaren arloan, FPC PCB malguak automobilen aginte-paneletan, autoen audioan, nabigazio-sistemetan eta beste ekipo batzuetan erabiltzen dira batez ere. Automobilgintzako ekipamendu elektronikoen fidagarritasun eta iraunkortasun handiko eskakizunak direla eta, FPC PCB malguaren tenperatura altuko erresistentzia eta bibrazio erresistentzia oso ezaguna izan da. Ekipamendu medikoen arloan, FPC PCB malgua monitorizazio medikoko ekipoetan, tresna kirurgikoetan eta beste ekipo batzuetan erabiltzen da batez ere. FPC PCB malguak malgutasun eta malgutasun ona dituenez, hobeto molda daiteke giza gorputzaren kurbara, beraz, gero eta gehiago erabiltzen da ekipamendu medikoetan. Laburbilduz, FPC PCB malgua aplikaziorako aukera zabalak dituen zirkuitu-plaka bat da, abantaila bereziak eta aplikazio-balioa ditu hainbat esparrutan.
