Geruza anitzeko PCB

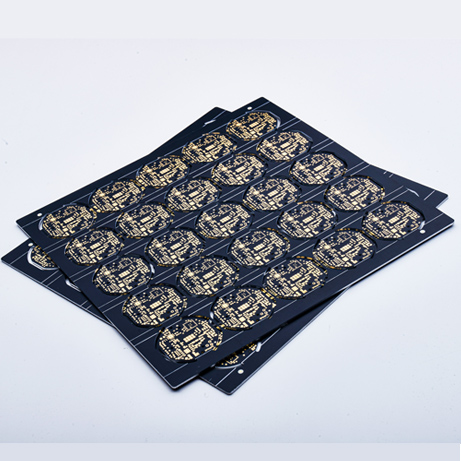

Geruza anitzeko PCB produktuaren aurkezpena
Normalean, ikusten dugun PCB plakak gainazaleko soldadura maskara, PAD eta serigrafia karaktereak bakarrik ikusten ditu, baina ezin ditugu barruko lerroen antolaketa eta geruzen kopurua ikusi. Izan ere, ez da ikusten duzun bezain erraza. PCB teknologia hobetu den heinean eta kontsumitzaileen elektronika eskaria handitu denez, geruza anitzeko PCB oinarrizko 2 geruzako plaketatik 4, 6 eta 10 eta 30 geruza dielektriko eta eroale dituzten plaketara igaro dira. Zergatik handitu geruza kopurua? Geruza gehiago izateak plakak potentzia banatzeko, diafonia murrizteko, EMI ezabatzeko eta abiadura handiko seinaleak onartzen dituen gaitasuna hobetzen du. Geruza anitzeko PCB baterako erabiltzen den geruza kopurua aplikazioaren, funtzionamendu-maiztasunaren, pin-dentsitatearen eta seinale-geruzaren eskakizunen araberakoa da.
Geruza anitzeko PCB produktuaren egituraren diagrama:
Bi geruzako pila batekin, goiko geruza (hau da, 1. geruza) seinale-geruza gisa erabiltzen da. 4 geruzako pila batek goiko eta beheko geruzak (edo 1. eta 4. geruzak) erabiltzen ditu seinale-geruza gisa, eta konfigurazio honetan, 2. eta 3. geruzak plano gisa erabiltzen dira. Prepreg geruzak bi alde biko panel edo gehiago lotzen ditu eta geruzen arteko dielektriko gisa jokatzen du. 6 geruzako PCB batek 2 kobre geruza gehitzen ditu, 2. eta 5. geruzak plano gisa. 1., 3., 4. eta 6. geruzek seinaleak eramaten dituzte.
6 geruzen egiturara igaroz, barne geruzak 2 ~ 3 (alde bikoitzean) eta 4 ~ 5 (alde bikoitzean) nukleoen artean prepreg (PP) duten oinarrizko geruzak dira. Prepreg materiala guztiz ondu ez denez, materiala muina baino leunagoa da. Geruza anitzeko PCB fabrikatzeko prozesuak beroa eta presioa aplikatzen ditu pila osoan eta prepreg eta zuntz nukleoa urtzen ditu, geruzak elkarrekin lotu daitezen.
Geruza anitzeko PCBk kobre eta dielektriko geruza gehiago gehitzen dizkio pilari. 8 geruzako PCB batean, kola dielektrikoaren barneko 7 ilaraek 4 planoko geruzak eta 4 seinale geruzak elkartzen dituzte. 10 eta 12 geruzako taulek geruza dielektrikoen kopurua handitzen dute, 4 plano geruza mantentzen dituzte eta seinale geruza kopurua handitzen dute.

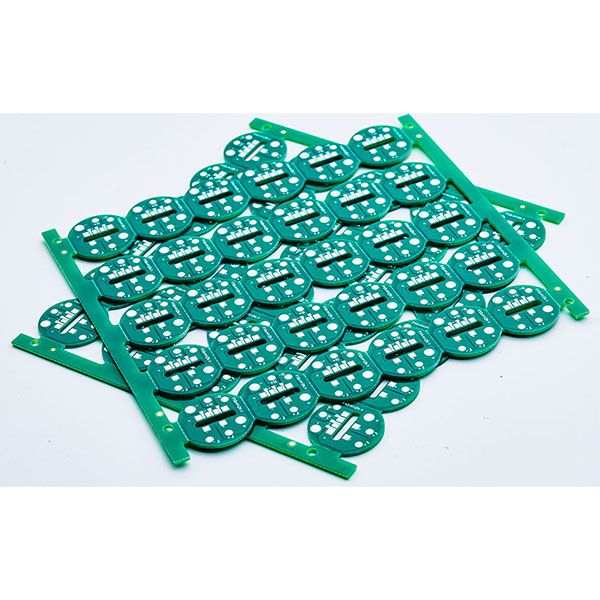

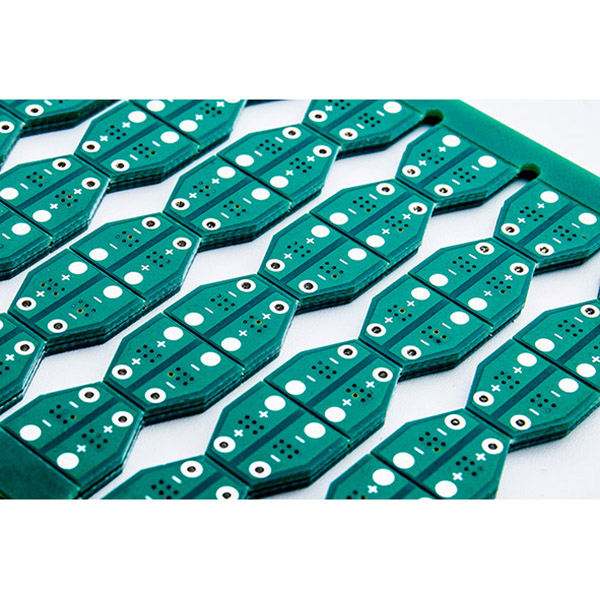

Geruza anitzeko PCB produktuaren aurrealdeko eta atzeko eskema eskematikoa:
Geruza anitzeko PCB produktuen fabrikazio eta ekoizpen prozesuaren fabrikazio jarraibideak:
taula |
FR-4, TG altua FR-4, halogenorik gabeko FR-4, CEM1, CEM3, aluminiozko PCB |
geruzak |
1-40L |
plakaren lodiera |
0,3-4,0 mm |
tamaina handiena |
900X1220mm |
Amaitutako Kobrearen Gehienezko Lodiera |
12 oz |
Aguaforterako tolerantzia |
±% 10 |
Gutxieneko lerroaren zabalera |
0,075 mm (3 mil) |
Gutxieneko lerroartea |
0,075 mm (3 mil) |
Gutxieneko irekiera |
0,20 mm |
Taularen deformazioa |
⤠%0,75 |
Inpedantzia-tolerantzia |
±% 10 |
Gutxieneko zuloen tolerantzia |
± 0,05 mm |
Gutxieneko zuloen tolerantzia (PTH) |
± 0,075 mm |
Gutxieneko zulo-tolerantzia (NPTH) |
± 0,05 mm |
Panelaren gutxieneko tolerantzia |
± 0,10 mm |
Gutxieneko zulaketa-tolerantzia |
± 0,075 mm |
Gutxieneko V-CUT Lerrokatze-tolerantzia |
± 0,10 mm (4 mil) |
geruzen arteko lerrokatzea |
± 0,05 mm (2 mil) |
Erregistro grafikoaren tolerantzia |
± 0,075 mm (3 mil) |
Ikuskapen-proba |
AOI; proba elektronikoak; abiadura handiko zunda hegalari |
gainazaleko tratamendua |
OSP;HASL;DNIG;BERUN ASKO |
Geruza anitzeko PCB produktuak:
Kontsumo-elektronika, komunikazio-ekipoak, ekipamendu medikoak, elikadura-hornidura eta automobilgintza-elektronika eta beste alor batzuk.
Geruza anitzeko PCB produktuen abantailak:
Geruza anitzeko PCB plaken zirkuitu plakak oxidazioarekiko erresistenteak dira. Hainbat egiturak, dentsitate handiko eta gainazaleko estaldura-teknologiek zirkuitu-plaken kalitatea eta segurtasuna bermatzen dute, konfiantzaz erabil daitezkeenak.
ohiko galderak
G.: Geruza anitzeko PCB Gerber dokumentu bat daukat eta zirkuitu batzuk mugitu eta osagaiak ordezkatu nahi ditut, lagundu al didazu?
A1: Jakina, PCB ingeniari nagusiak ditugu. Geruza anitzeko PCB diseinua gure abantaila da. Mesedez, bidali Gerber informazioa pcb@jbmcpcb.com helbidera.
2.G.: geruza anitzeko PCB gehienak zenbaki bikoitiak dira, eta bakoitiak diren geruza gutxi daude?
A2: Bai, PCB geruza gehienak zenbaki bikoitiak dira, hala nola 4L eta 6L arruntak. Zenbaki bikoitiak geruza bakoitiak baino abantailatsuagoak dira kostuari, egiturari eta produktuaren egonkortasunari dagokionez.
3.G.: Produktu elektroniko gehiegi ditugu gure bizitzan. Nola diseinatu geruza anitzeko PCB bat erradiazioa murrizteko?
A3: JBPCBk 12 urte baino gehiagoko senior taldea du eta PCB fabrikazioan esperientzia aberatsa pilatu du diseinutik, ikerketatik eta garapenetik ekoizpenera arte. Erradiazio iturria kontrolatzeko neurrietako bat 2L PCB 4L PCBra aldatzea da. Hau da korrontearen oinarrizko ezaugarria. Inpedantzia txikiena duen bidea aukeratzeko prest egon.
