Kobre Substratua PCB

Fabrikazio profesional gisa, Jiubao Copper Substrate Pcb eskaini nahi dizugu. Linterna, industria meatzariaren lanpara, automobilgintzako LED lanpara, UV lanpara, eszenarako proiekzio lanpara, 5G komunikazioa, horma-garbigailua, LED farola, ekipamendu mekanikoa eta doitasun eta eskari handiko hozte-argiztapen-ekipamendu ezberdinak

Bidali kontsulta

Produktuaren Deskribapena

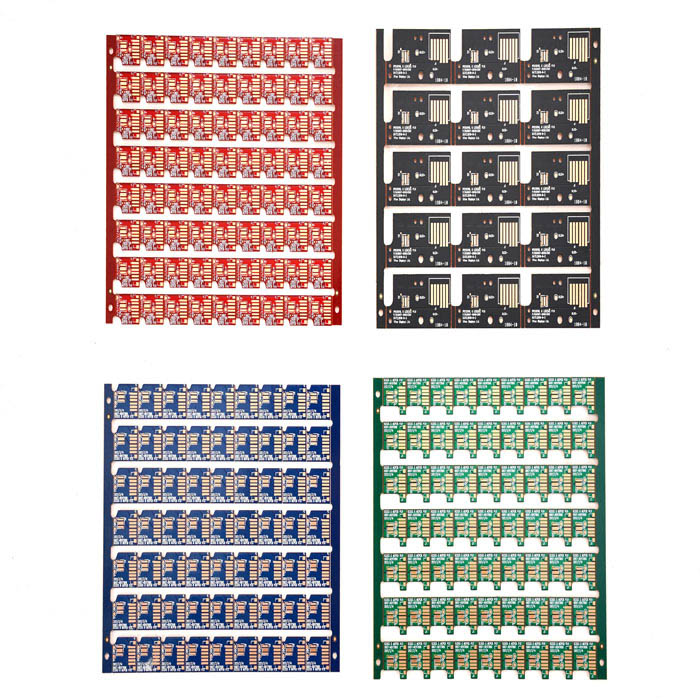

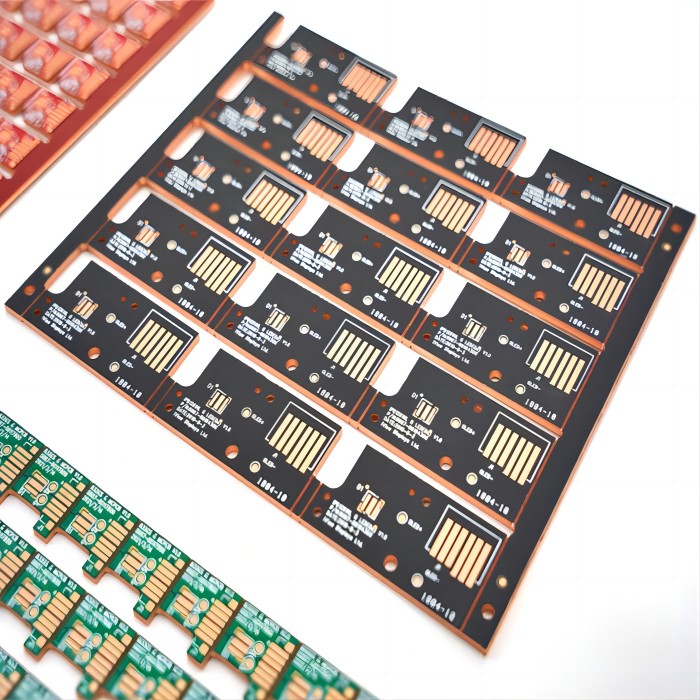

Kobre Substratua PCB

Kobre Substratua PCB

Kobrezko substratuaren pcb produktuaren sarrera:
Izenak dioen bezala, kobrezko nukleoko zirkuitu inprimatuaren plaka kobrezko nukleoko metalez, isolamendu termikoko geruzaz eta metalezko kobrezko paperaz osatuta dago zirkuitu inprimatu bat osatzeko, hau da, kobrezko zirkuitu plaka bat edo kobrezko substratuko pcb bat osatzeko. Kobrezko substratuaren pcb-ak eroankortasun termiko berezia eta bero xahutze bikaina ditu. Laminatutako kobrezko nukleoaren egituraren arabera, jbpcb-k kobrezko substratuaren pcb eskaintzen du alde bakarreko MCPCBrako eta kobrezko substratuaren pcb bi geruzako MCPCBrako. Bi geruzako MCPCBren kobrezko substraturako PCBrako, zirkuitu geruzaren erdian dagoen kobre metalezko nukleoa eta zirkuitu geruzaren behealdean dagoen kobre metalezko nukleoa banatzen da.

JBpcb-k orain alde bakarreko kobrezko substratuaren pcb aurkezten ari da, alde bakarreko kobrezko substratuaren pcb-a hiru geruzatan banatzen da (kobrezko papera, isolamendu-geruza eta C1100 kobrea), C1100 kobreak beroa xahutzearen eragina du, isolamendu-geruza du eragina. bero-transferentzia eta isolamenduaren, kobrezko papera efektu eroalea du! Kobrezko papera fotoresist bidez grabatu ondoren, hainbat lerro geratzen dira, lerro deitzen ditugunak. Lerro hauen funtzioak zirkuituaren eskema-diagramaren, lerroen, LED lanpara-aleen, IC kontrolagailuen eta abarren arteko konexioaren baliokideak dira. Osagaien soldadura-hankak elkarrekin konektatzen dira, eta osagaiei soldatutako bi kobre-orriei pad deitzen zaie ( PAD). Isolamendu termikoko geruza alde bakarreko kobrezko substratuaren pcbaren oinarrizko teknologia da. Isolamendu termikoko geruzaren osagaiak batez ere aluminio oxido eta silizio hautsez eta epoxi erretxinaz betetako polimeroz osatuta daude, erresistentzia termiko baxuarekin eta errendimendu biskoelastiko bikainarekin. Alde bakarreko kobrezko substratuko pcbrako isolamendu termikoko itsasgarriek Juding, Boyu... Alde bakarreko kobrezko substratuaren pcb orokorrean nahiko sinplea da, alde bat zirkuitu bat da eta beste aldea zirkuitu gabeko kobre leuna da.

Alde bakarreko kobrezko substratua pcb metalezko substratu garestienetako bat da. Eremu askok alde bakarreko kobrezko substratuaren pcb erabili behar dute. Alde bakarreko kobrezko substratuaren PCB-k bero xahupen ona du, bero xahutze azkarra, iraunkortasuna, ez da erraza hausten, malgutasun ona, bakarra Kobrezko aldeetako PCBaren eroankortasun termikoa alde bakarreko aluminiozko PCBarena eta alde bakarreko PCBarena baino hobea da. alboetako burdinazko PCB, beraz, alde bakarreko kobrezko PCBaren prezioa metalezko zirkuitu plaken artean ere garestiena da. Alde bakarreko kobrezko substratu produktuen artean, batez ere, automobilen aurrealdeko argien taulak, UV lanparak, linterna taulak, argiztapen-argiak, motozikleten argi-taulak, publizitate-pantaila argi-taulak, eszenako argi-taulak eta abar.

Alde bakarreko kobrezko substratuaren pcb motak hauek dira: alde bakarreko kobrezko substratuaren pcb arrunta, alde bakarreko bereizketa termoelektrikoa kobrezko substratuaren pcb, alde bakarreko zulo isolatzailea kobrezko substratuaren pcb eta alde bakarreko electroplating zulo kobrezko substratuaren pcb.

Kobre Substratua Pcb Produktuen Egituraren Diagrama Eskematikoa:



Kobrezko substratuaren PCB produktuen aurrealdeko eta atzealdeko eskema eskematikoa:



Kobre Substratua Pcb Produktuen Ekoizpena eta Produkzio Prozesua Fabrikazio Argibideak:

Oinarrizko materiala kobrea (C1100)
Lodiera (mm) 0,4-5,0 mm
Eroankortasun termikoa (geruza dielektrikoa) 2/3 /4 W/m.K.W
Geruza kopurua 1L
Kobrezko paperaren lodiera (um) 35/70/105/140um
Soldadura maskara kolorea zuria/beltza/beltz matea/gorria/berdea/urdina/berde matea
Pertsonaia kolorea Zuria/beltza/laranja/gorria/urdina
Konformazio metodoa CNC gong plaka, CNC V ebaketa, moldeen konformazioa, laser bidezko ebaketa eta fresaketa
Ikuskapen-proba AOI; abiadura handiko zunda hegalaria; E-proba; Tentsio-proba
Azalera tratatzeko prozesua HASL FREE LEAD DNIG OSP
Entregatzeko epea 5 ~ 6 egun

Kobre Substrate PCB produktuen aplikazio-aukerak:

Linterna, industria meatzariaren lanpara, automobilgintzako LED lanpara, UV lanpara, eszenarako proiekzio lanpara, 5G komunikazioa, horma-garbigailua, LED farola, ekipamendu mekanikoa eta doitasun eta eskari handiko hozte-argiztapen-ekipamendu ezberdinak

Kobrezko substratua PCB produktuaren abantailak:

Zerbitzu-bizitza luzea, beroaren xahupen eraginkorra, aplikazio egonkorra

ohiko galderak

Q1. PCB fabrikatzailea al zara? Fabrika al duzu?
A: 12 urte baino gehiago daramatzagu zirkuitu inprimatuen fabrikatzaile profesionala, fabrikak, makinak ditugu, gure fabrikako argazkiak ikus ditzakezu.
Q2. Doan lor al ditzaket PCB laginak? Doako bidalketa eskuragarri al dago?
A: Bai, doako PCB laginak eman ditzakegu xehetasun guztiak hitz egin eta baieztatu ondoren. Baina ez dugu doako bidalketa eskaintzen, deskonturen bat emango dizugu produktu asko erosten badituzu.
Q3. OEM egiten al duzu?
Erantzuna: Bai. Zirkuitu inprimatutako plaken fabrikatzailea gara, fabrikak eta automatizazio ekipamendu dedikatuak ditugu PCB eta PCBA prozesu osorako, eta produktuak zehatz detektatu eta bidal ditzakegu. PCB eta PCBArako erosketa-zerbitzu bakarra eskaintzen dugu.
Q4. Substratuarekin zuzeneko kontaktuan dauden pad termikoekin eta beste geruza bateko elektrodoekin ekoitzi al ditzakezu PCBak?
E: Bai, substratuarekin zuzeneko kontaktuan dauden pad termikoak dituzten PCBak ekoitzi ditzakegu, termoelektrikoki bereizitako kobrezko substratuak deitzen ditugunak, ekoiztu ditzaketenak, Gerber informazioa gure posta elektronikora pcb@jbmcpcb.com helbidera baieztatzearren.
