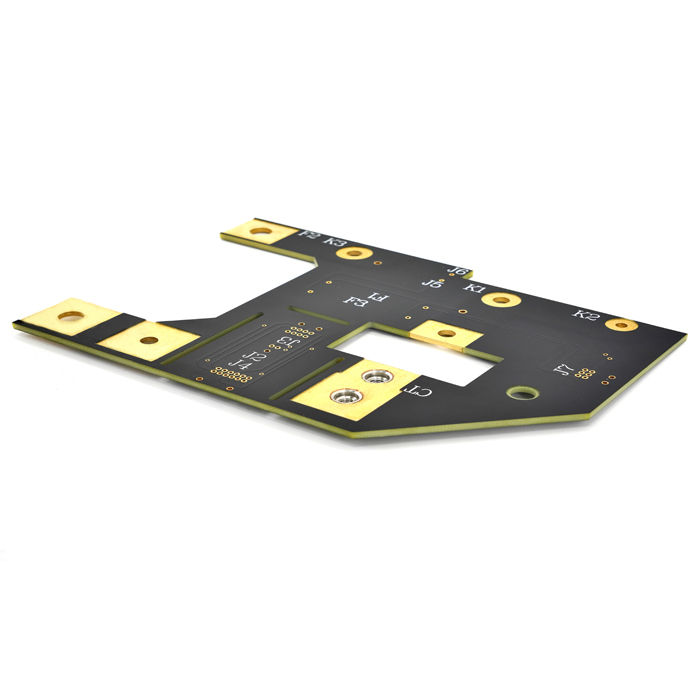

  • Busbar PCB txertatua - 0 Busbar PCB txertatua - 0

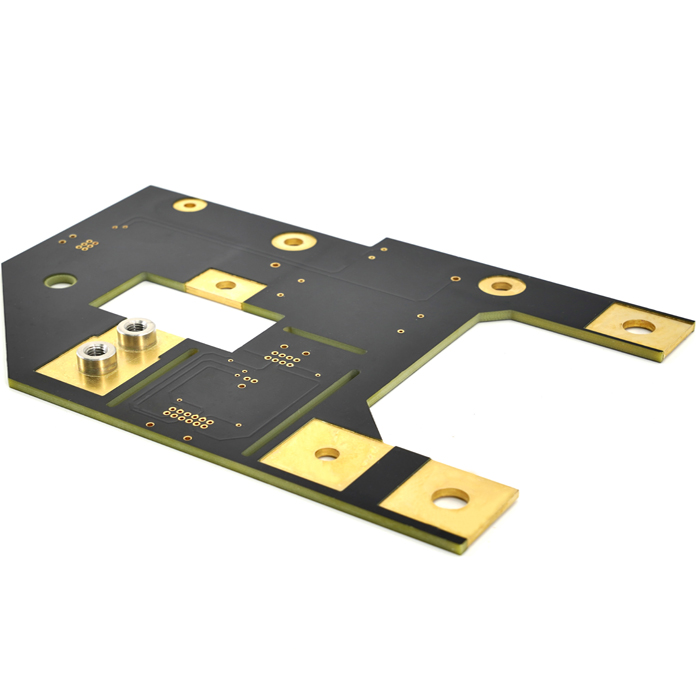

  • Busbar PCB txertatua - 1 Busbar PCB txertatua - 1
  • Busbar PCB txertatua - 2 Busbar PCB txertatua - 2

Busbar PCB txertatua

Ziur egon zaitezke gure fabrikatik Jiubao Embedded Busbar PCB erostea. Busbars korronte handiko zirkuitu inprimatuen plakak dira eta, gainera, busbar eta sistema elektronikoen integrazioa da, korronte handiko eta kontrol mikroelektronikoa sistema bakar batean konbinatzen dituen teknologia bat powertrain eta potentzia aplikazioetarako. Konbinazio hau zirkuitu inprimatuko plakari (PCB) barra-barrak eta kobrezko hariak gehituz lortzen da, korrontea garraiatzeko gaitasun handia eta potentzia xahutzen duten osagaien beroa xahutzeko.

Bidali kontsulta

Produktuaren Deskribapena

Busbar PCB txertatua

Zer da busbar PCB bat?

Ziur egon zaitezke gure fabrikatik Jiubao Embedded Busbar PCB erostea. Busbars korronte handiko zirkuitu inprimatuen plakak dira eta, gainera, busbar eta sistema elektronikoen integrazioa da, korronte handiko eta kontrol mikroelektronikoa sistema bakar batean konbinatzen dituen teknologia bat powertrain eta potentzia aplikazioetarako. Konbinazio hau zirkuitu inprimatuko plakari (PCB) barra-barrak eta kobrezko hariak gehituz lortzen da, korronte garraiatzeko gaitasun handia eta potentzia xahutzen duten osagaien beroa xahutzeko.

Busbar PCB txertatua

Busbar PCB txertatuaren sarrera:

Txertatutako busbar PCBak asko erabiltzen dira, gero eta indar handiko osagaien eta potentzia handiko osagaien beroa xahutzeko eskakizunak betetzen dituztenak, eta eroankortasun termiko handiko kobrearen beroa xahutzeko baldintzak betetzen dituzte. Txertatutako busbar PCB zirkuitu inprimatuko plaka kobrezko nukleoa aurrez fresatutako zirrikituan txertatzeari egiten dio erreferentzia sakatzean. Laminatutako aurrepregak kobrezko nukleoa zirkuitu inprimatuarekin konektatzeko erabiltzen dira. Txertatuta dagoen kobre-nukleoa FR4 barruko epoxi-taularekin zuzeneko kontaktuan dago, eta PCB erabiltzen denean beroa azkar transferitzen da kobre blokera. Ondoren, beroa airetik kentzen da kobrezko nukleoaren bidez. Beroa xahutzeko efektua lurperatutako kobrezko nukleoaren PCBarena baino hobea da, prozesua erraza da, kostua baxua da eta aplikazioaren aukera zabala da. Kobrearen nukleoa PCBan sartzea funtsezko prozesu bat da, eta zailtasun teknikoekin bat egin behar da, hala nola, kobrearen nukleoaren forma diseinua, kobrearen nukleoaren tamaina eta leuntasuna eta PCBaren fresatzeko zirrikitua, bestela fidagarritasun arazoak izango dira. erraz gertatzen dira. JBPCB-k urte askotako esperientzia du busbar txertatutako PCBak fabrikatzen, energia berriko ibilgailuen industria ezagun askori laguntza teknikoa eta hornidura eskainiz.

Energia berrien ibilgailuen garapenarekin, gero eta berrikuntza gehiago daude energia berriko ibilgailuen baterietan. Energia berriko ibilgailuen bateria ibilgailuen bateria mota berri bat da, eta energia teknologia berria erabiltzen du "berotegi-efektuko gasen" kutsadura murrizteko. Bateria kargatzeko pilara konektatu behar da kargatzeko, eta kargatzeko kobrezko bus txertatutako PCB-ak korronte-fluxu-gaitasun handia du eta oso erresistentzia baxua duen eroalea da. Busbarren funtzio nagusia korronte handia eramatea da. Busbar PCB-ak korronte handiko banaketa-unitatea behar du (busbar kobre-barra elektriko-barra bezala ezagutzen dena), energia-industria berrian oso erabilia dena, ibilgailu elektrikoen motor kontrolagailuak, tentsio handiko potentzia banatzeko kaxak, maiztasun-bihurgailuak eta inbertsore fotovoltaikoak barne. . Tentsio handiko eta korronte handiko bihurketa-gailuen busbar PCB produktuak, hala nola inbertsoreak, energia eolikoa, trenbide-garraioa, ibilgailu motordunen trakzio-gailuak, komunikazio- eta datu-ekipoak. Produktuak tentsio handiko eta korronte handiko banaketa sinple eta tradizionala lortzen du, eta tentsio baxuko kontrol-zirkuitu konplexu tradizionaletan zabaldu daiteke. Automobilgintzako edo avionikaren ohiko aplikazioak 1000 ampere inguruko korronteak maneiatzea dira.

Busbar PCB txertatutako produktuaren egituraren diagrama...



Busbar PCB txertatutako produktuaren eskema






Txertatutako Busbar PCB produktuen fabrikazio eta ekoizpen prozesurako gaitasunen deskribapena:

Materiala Kobrea + FR4 epoxi plaka (TG170â)
Lodiera (mm) 2,0-6,0 mm
Kobrezko paperaren lodiera (um) 35/70/105/140um
Soldadura maskara kolorea zuria; beltza; beltz matea; gorria; berdea; urdina; berde matea
pertsonaien kolorea zuria; beltza; laranja; gorria; urdina
Konformazio metodoa CNC gong taula; laser bidezko ebaketa eta fresaketa
Azalera tratatzeko prozesua Murgiltze urrea (urrearen lodiera 0,5Uâ~3,0Uâ); kimikoa nikela paladio urrea
entrega data 10 ~ 15 egun

Busbar txertatutako PCB produktuen aplikazioak:

Energia berrien ibilgailuen banaketa-plaketan, zirkuitu-plaketan, bateria-paketeetan, elikadura-unitateetan, bateria-paketeen kontrol-armairu elektrikoetan, trenbide-garraioan, inbertsore fotovoltaikoetan, energia eolikoan, komunikazioetan eta datuetan, potentzia-elektronikan, goi-tentsioko banaketa-kaxetan, maiztasun-bihurgailuetan eta motordun ibilgailuen trakzio-gailuak, komunikazio- eta datu-ekipoak, goi-tentsioa, etab., korronte handiko bihurketa-gailuak, egitura-zurruntasuna ere ematen diote zirkuitu plakari.

Busbar PCB txertatutako produktuaren abantailak:

Bus-barraren helburu nagusia korronte handiak eroatea da, zirkuitu-plaka estandarrak eman ditzakeen korronte-arrastoak gaindituz. Produktuak korronte handiaren banaketa independentea du, tentsio altua, korronte handia egonkorra, isolamendu sendoa, eraginkortasun handia, bizitza luzea, beroa xahutzeko errendimendu eraginkorra, egonkorra eta segurua.

ohiko galderak

Q1: Baduzu automobil industriaren ziurtagiria?
A1: Bai, IATF 16949 ziurtagiria dugu automobilgintzarako, potentzia handiko aplikazioetarako zirkuitu inprimatuak egiten laguntzeko, UL ziurtagiria ere eman dezakegu.
2.G.: Zein dokumentu eman beharko genituzke PCBn txertatutako kobrezko nukleorako eta laminatuaren egitura desberdina da?
A2: Diseinatutako marrazkiak desitxuratu egingo dira software ezberdinek ireki edo interpretatzen dituztenean. Gerber fitxategiak (Protel, power pcb, PADs) software marrazki eta testu deskribapen onenak dira.
Q3: Nola adierazi behar da laminatuzko egitura?
A3: Lehenik eta behin, Gerber fitxategiek geruza bakoitza dute, eta beste PDF bateko geruza bakoitza kolore ezberdinekin + testu deskribapenarekin markatu daiteke.
4.G.: Zeintzuk dira txertatutako busbar PCBaren biltegiratze denborarako eta ingurunerako baldintzak?
A4: txertatutako busbar PCBaren tenperaturak eta hezetasunak produktuaren bizitzan eragina izango du. Plastikozko filmaren hutsunean, tenperatura 25±2â da; hezetasuna 55±5% RH da, eta kalitatea 6 hilabetez bermatuta dago. Hutseko plastikozko filmaren ontziratzea kendu bada, DNIG busbar PCB soldadura posizioa airearen eraginpean egongo da denbora luzez, eta oxidazioa gertatuko da, soldadura osagaietan eragina izango duena.
