Isolatutako zuloa aluminiozko PCB
  • Isolatutako zuloa aluminiozko PCB - 0 Isolatutako zuloa aluminiozko PCB - 0
  • Isolatutako zuloa aluminiozko PCB - 1 Isolatutako zuloa aluminiozko PCB - 1
  • Isolatutako zuloa aluminiozko PCB - 2 Isolatutako zuloa aluminiozko PCB - 2

Isolatutako zuloa aluminiozko PCB

Zulo isolatua aluminiozko pcb metalezko nukleoa aluminioa eroalea denez, DIP osagaiak ezin dira konpondu. Isolatutako zuloen teknologia arazo-metal nukleoko PCB fabrikatzeko prozesu honen irtenbidea da.

Bidali kontsulta

Produktuaren Deskribapena

Zulo isolatua aluminiozko PCB

Isolatutako zuloa aluminiozko PCB

Zulo isolatua aluminiozko pcb metalezko nukleoa aluminioa eroalea denez, DIP osagaiak ezin dira konpondu. Isolatutako zuloen teknologia arazo-metal nukleoko PCB fabrikatzeko prozesu honen irtenbidea da.
Isolatutako zuloko aluminiozko pcb materiala aluminiozko plakaz (5052) + geruza dielektrikoarekin + kobrezko geruzaz egina dago. Isolatutako zuloko aluminiozko PCB alde bakarreko aluminiozko substratuaren PCB desberdina da, aluminioa aurrez zulatuta dagoelako, zuloa epoxi erretxinaz beteta dagoelako eta geruza dielektrikoa eta kobrezko geruza gainean ijeztuta daude. Batez ere komenigarria da DIP osagaiak aluminioaren hutsunetik pasatzea isolamendu elektrikoa mantentzeko. Aluminiozko nukleoak konexio elektrikoak eta zuloen bidez isolatuak ahalbidetzen ditu, zulo isolatua aluminiozko pcb deritzona.

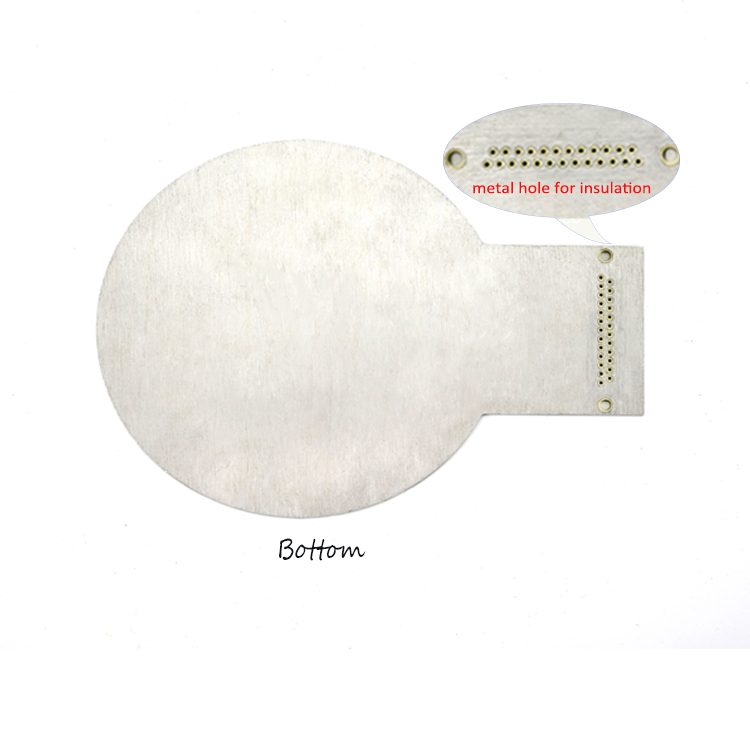

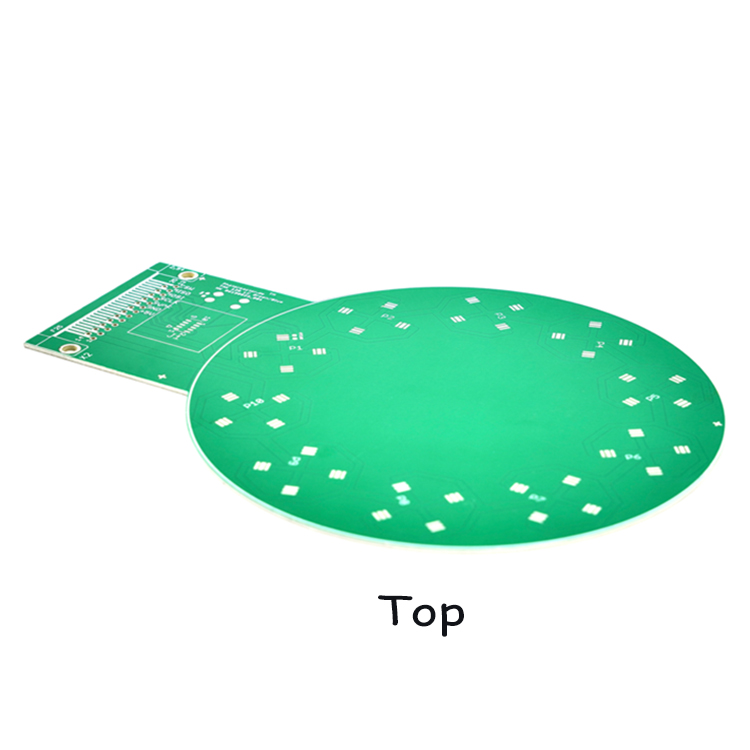

Isolatutako zuloaren aluminiozko PCBaren egitura beheko irudian ageri da:



Isolatutako zuloaren aurrealdeko eta atzeko eskema aluminiozko PCB produktuaren eskema.



Isolamendu-zuloa Aluminiozko Pcb Produktuak eta Ekoizpen Prozesuaren Fabrikazio Argibideak

Substratua Aluminioa (5052)
Geruza kopurua 1L
Lodiera (mm) 0.8MM~5.0MM (±% 10)
Eroankortasun termikoa (geruza dielektrikoa) 0,8/1,5/ 2,0/3,0 W/m.K.
Kobrezko paperaren lodiera (um) 35/70/105/140um
Soldadura maskara kolorea zuria/beltza/beltz mate/gorria/berdea/urdina/berde matea
Pertsonaien kolorea zuria/beltza/laranja/gorria/urdina
Osatzeko metodoak CNC gongak, CNC V-ebaketa, moldeen konformazioa, laser bidezko ebaketa eta fresaketa
Ikuskapen-proba AOI; abiadura handiko zunda hegalaria; E-proba; Tentsio-proba
Azalera tratatzeko prozesua HASL FREE LEAD DNIG OSP
Entregatzeko epea 4-5 egun.

Zulo isolatudun aluminiozko PCB produktuen aplikazio-aukerak:

Automobilgintzako LED argiak, ekipamendu medikoa, ekipamendu mekanikoa, DIP ontziak.

Isolatutako zuloko aluminiozko PCB produktuen abantailak:

Zerbitzu-bizitza luzea, beroa xahutzeko errendimendu eraginkorra, egonkorra, aplikazio sorta zabala.

ohiko galderak

Q1. Fabrikatzailea al zara? Fabrika al duzu?
Erantzuna: 12 urte baino gehiago daramatzagu zirkuitu inprimatuen fabrikatzaile profesionala. Lantegiak ditugu, eta gure fabriken argazkiak ikus ditzakezu.
Q2. Doan lor al ditzaket PCB laginak? Posible al da doan bidaltzea?
Erantzuna: Bai, doako PCB laginak eman ditzakegu xehetasun guztiak hitz egin eta baieztatu ondoren. Baina ez dugu doako bidalketa zerbitzua eskaintzen, produktu asko erosten badituzu, deskontu batzuk emango dizkizugu.
Q3. OEM egiten al duzu?
Erantzuna: Bai. Zirkuitu inprimatuen plaken fabrikatzaileak gara. PCB prozesu osorako lantegiak eta automatizazio ekipamendu dedikatuak ditugu, zehatz-mehatz ikuskatu eta bidaltzen direnak.
Q4. Nola egin aurre jasotako PCBaren kalitate-arazoari?
Erantzuna: PCB ekoizpena antolatu baino lehen, gure proiektuak ekoizpen-materialak eta EQ emango dizkio bezeroari bezeroaren gerberaren arabera berresteko, eta bidalketa% 100eko doitasun-proba egingo da. Kalitate arazoren bat izanez gero, materiala doan berrituko diogu bezeroari.

Hot Tags: Isolatutako zuloa aluminiozko PCB, Txina, fabrika, fabrikatzaileak, hornitzaileak, prezioa, Txinan egina
