1 geruza aluminiozko PCB

Metal Core PCB

Ziur egon zaitezke gure fabrikako Jiubao 1 Layer Aluminium Pcb erostea. Nukleo metalikoko zirkuitu inprimatu plaka metalezko substratu batez, geruza ertain isolatzailez eta zirkuitu kobrezko geruzaz osaturiko zirkuitu inprimatu konposatu bat da. Metal-matrizea aluminioa, burdina, kobrea, invar kobrea, wolframio-molibdeno aleazioa eta abar izan ohi da. Metalezko substratuaren bero xahupena kobrez estalitako laminatuarena baino handiagoa da. Substratu metalikoaren beroa xahutzea bere geruza isolatzailearen dentsitatearekin eta eroankortasun termikoarekin lotuta dago. Zenbat eta meheagoa izan geruza isolatzailea, orduan eta eroankortasun termikoa handiagoa da. Geruza isolatzailea normalean eraldatutako epoxi erretxina, polifenileno-eterra, poliimida, etab. Geruza isolatzailearen lodiera 50 μm-200 μm-koa da. Zirkuitu-geruzak kobrezko geruzez osatuta daude. Metalezko plakaren lodiera 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm eta 5,0 mm da. Zirkuitu inprimatu zurruneko plakak bezala, metalean oinarritutako zirkuitu inprimatu plakak alde bakarrean, bi aldeetan eta geruza anitzetan bana daitezke, eta zirkuitu inprimatutako plaken barietate bereziak dira. Metal PCB metal core PCB, MCPCB, IMS (metal substratu isolatua), metalezko PCB gisa ere ezagutzen da.

Aluminiozko oinarria kobrez estalitako laminatua
Burdinezko oinarria kobrez estalitako laminatua
Kobrezko oinarria kobrez estalitako laminatua
Altzairuzko oinarria kobrez estalitako laminatua

Oinarri metaliko orokorra kobrez estalitako laminatua
Suaren aurkako metalezko oinarria kobrez estalitako laminatua
Beroarekiko erresistentzia handiko metalezko oinarria kobrez estalitako laminatua
Eroankortasun termiko handiko metalezko oinarria kobrez estalitako laminatua
Eroankortasun termiko oso altuko metalezko oinarria kobrez estalitako laminatua
Maiztasun handiko, mikrouhin motako metalezko oinarria kobrez estalitako laminatua
Geruza anitzeko metalezko oinarria kobrez estalitako laminatua

a). Aluminioaren ezaugarriak: 237 W/(m·K) eroankortasun termikoa, kostu moderatua, onargarria eta oso erabilia.
b). Kobrearen ezaugarriak: eroankortasun termikoa 384 W/(m·K da), kostua altuegia da eta balio erantsi handiko produktuetarako erabiltzen da.
c). Zilarrearen ezaugarriak: eroankortasun termikoa 429 W/(m·K),
d). Burdinaren ezaugarriak: eroankortasun termikoa 80W/(m·K),
e). Altzairuaren ezaugarriak: eroankortasun termikoa 40W/(m·K),

Metalezko PCB bat kobrezko paperezko geruzaz, geruza dielektriko batez eta metalezko geruzaz osatuta dago.
· Zirkuitu kobre-geruza: erabilitako kobre-geruza CCL normala baino lodiagoa da (1oz-10oz). Kobre geruza lodiagoek korrontea garraiatzeko ahalmen handiagoa dakar.
· Geruza dielektrikoa: geruza dielektrikoa 50μm eta 200μm inguruko lodiera duen geruza termiko eroalea da. Erresistentzia termiko baxua, bero transferentzia eta isolamendua ditu.

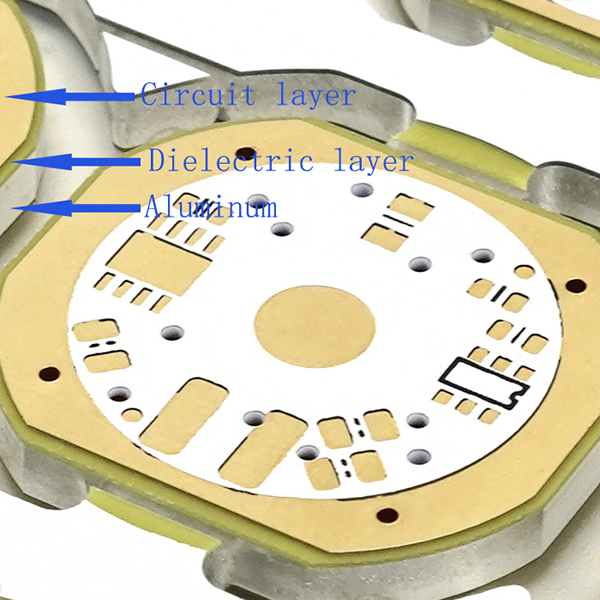

· Metalezko geruza: Hirugarren geruza metalezko geruza bat da, aluminioz edo kobrez osatua, eroankortasun termiko handia duena.

1-geruzako aluminiozko substratu produktuaren aurkezpena:

1-geruzako aluminiozko pcb aluminiozko plaka bat da; 1-geruzako aluminiozko pcb-a hiru geruzatan banatzen da: aluminioa, geruza isolatzailea eta kobrea. Aluminioa beroa xahutzeko da, geruza isolatzailea bero transferentziarako eta isolamendurako eta kobrea eroankortasun elektrikorako. 1-geruzako aluminiozko pcb-k, oro har, zirkuitu inprimatuak dituzte alde batean eta haririk gabeko zirkuitu leunak beste aldean. Merkatuan dauden aluminiozko pcb ohikoenak geruza bakarreko aluminiozko pcb dira. Goiko aldea zirkuitua da, eta behekoa oskolarekin edo itsasgarri termikoarekin konektatuta dago, beroa xahutzeko. 1-geruzako aluminiozko pcb-ak aurreko FR4 eta PCB beira-zuntzezko plaka ordezkatzen du, sendoa eta profil handikoa, beroa xahutzen du, ez da apurtzen erraza eta produktuaren egitura-malgutasun ona du. Jiubao Technology nukleo metalikoko PCB fabrikazio-prozesua duen fabrikatzailea da, goi-mailako doitasun-ekipamenduen 7S produkzio-tailerra, materialen elikaduratik amaitutako produktuen ontzira arte, kalitate handiko elite-taldeen kudeaketa erabiltzen du eta zirkuitu plakan diharduten talde profesional sendoa du. ekoizpena, ingeniari eta kudeatzaile profesional nabarmenak daude. Aluminiozko pcb fabrikatzaile profesionala da, eskala handiko ekipamendu osoa, kudeaketa zorrotza eta kalitate handia duena.
1-geruzako aluminiozko pcb-a aluminioan oinarritutako kobrez estalitako laminatua da (kobrez estalitako laminatua PCB baten substratua da). Aluminiozko PCBak FR4 PCBen oso antzekoak dira

Beroa xahutzea: Aluminiozko PCB-ren errendimendua nahiko ona da FR4 PCB arruntarekin alderatuta. Adibidez, 1,5 mm-ko lodierako FR4 PCB batek 20-22 graduko erresistentzia termikoa du watt bakoitzeko, eta 1,5 mm-ko lodierako aluminiozko PCB batek 1-2 graduko erresistentzia termikoa du watt bakoitzeko.

Dilatazio termikoa: substantzia bakoitzak bere dilatazio termikoaren koefizientea du. Aluminioak (22 ppm/C) eta kobreak (18 ppm/C) CTE oso hurbilak dituzte. Aluminiozko PCBak beroa xahutzearen aldetik ondo funtzionatzen duenez, ez da hedapen edo uzkurtze arazo larririk izango. Aluminiozko PCBek bikain funtzionatzen dute, iraunkorrak eta fidagarriak.
Dimentsio-egonkortasuna: Aluminiozko PCBek dimentsio-egonkortasuna eta dimentsio egonkorrak erakusten dituzte. Adibidez, 30-140 gradutik berotzen direnean, haien dimentsioak % 2,5-% 3,0 baino ez dira aldatzen.
· Bestelakoak: aluminiozko pcb-a gainazaleko muntaketa teknologian erabil daiteke energia-gailuetarako. Aluminiozko PCB zirkuitu diseinuan eraginkortasunez erabil daiteke zirkuitu diseinuaren hedapen termikoaren errendimendua dela eta. Aluminiozko PCBek produktuaren iraupena eta produktuaren potentzia dentsitatea luzatzen laguntzen dute. Aluminiozko PCBak ere oso fidagarriak dira. Aluminiozko PCBek produktuaren tamaina orokorra murrizten lagun dezakete eta aukera merkeagoa ere bada. Aluminiozko PCBek blindaje elektromagnetikoa eta indar dielektriko handia dute.

Aluminiozko substratu PCB-k suaren atzerapen bikaina du, erresistentzia mekaniko handia, dimentsio-egonkortasuna, etab., batez ere beroaren xahupen ona, blindaje elektromagnetikoa eta eztainuaren propietateak. Oso erabilia motozikletetan; telefono mugikorren pizgailuak; potentzia handiko LEDak; hiztunak; potentzia-moduluak; blindaje akustikoko sistemak, etab.
Proiekzio lanpara; farola; Landareak hazteko lanpara; LED lanpara aluminiozko substratua; Proiekzio ekipoak; Bero-husketagailua; Eguzki-zelulen substratua; geruza bakarreko aluminiozko substratua urpeko argien % 90etarako erabiltzen da, lanpararen % 90erako egokia.
Aluminiozko PCB irtenbide ezin hobea da dentsitate handiko eta potentzia handiko produktuetarako, hala nola LED aplikazioak, potentzia ekipoak, ordenagailuak, etab.
Zure PCB diseinuan arazo termikoak badituzu, aluminioa izan beharko litzateke zure lehen kontua. JBPCBk aluminiozko substratu mota guztiak eskaintzen ditu, alde bakarreko aluminiozko substratuak barne, geruza anitzeko aluminiozko substratuak, aluminiozko substratu hibridoak, aluminiozko substratu malguak, zulo bidezko aluminiozko substratuak, etab. Beste kategoria batzuk, hala nola erabilera orokorreko aluminiozko substratuak, termiko handikoak. eroankortasuneko aluminiozko substratuak eta maiztasun handiko aluminiozko PCBak ere eskuragarri daude. Gure aluminiozko PCBei buruzko xehetasun gehiago behar badituzu, jar zaitez gurekin harremanetan.
