2 geruzako aluminiozko PCB produktuaren aurkezpenaï¼
Jiubao 2 Layer Aluminium PCB-k 1-geruzako aluminiozko oinarriko pcbaren metaltasuna eta segurtasuna heredatzen ditu, eta PCB arruntaren (FR4 PCB) kableatu konplexu eta zehatzaz jabetu daiteke. 2 geruzako aluminiozko substratuaren pcb-ak ezin hobeto aplikatzen ditu beroa xahutzeko aluminioaren, kobre eroalearen, erretxina isolatzailearen eta film termikoaren ezaugarriak zirkuitu plaka elektronikoetan. 2 geruzako aluminiozko substratuaren PCB produktuaren bi aldeetan modu independentean kableatu daiteke, eta bi aldeetako lerroekin komunikatu daiteke zuloen bidez electroplated bidez, sare handiagoa osatzeko. Egin ezazu 2 geruzako aluminiozko substratuko pcbaren kableatuaren diseinua malguagoa, lan-eremu konplexuagoak bete ditzakeena. "SMT" betetzeaz, kableatzeaz eta produktuaren bi aldeetan lotzeaz jabetu daiteke. 2 geruzako aluminiozko substratu PCB-ak eraginkortasun handiko eroankortasun termikoa, beroa xahutzea, isolamenduaren segurtasuna eta bizitza luzea integratzen ditu.

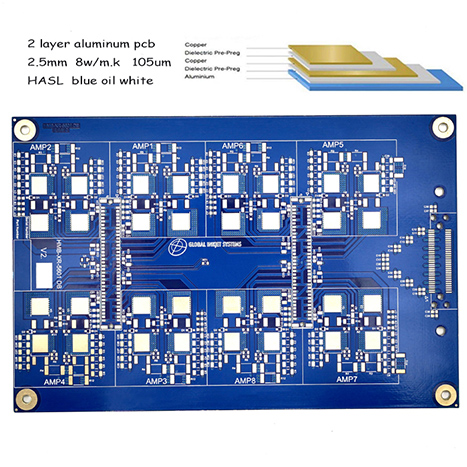

2 geruzako aluminiozko substratuaren Pcb produktuaren egituraren diagrama eskematikoa:

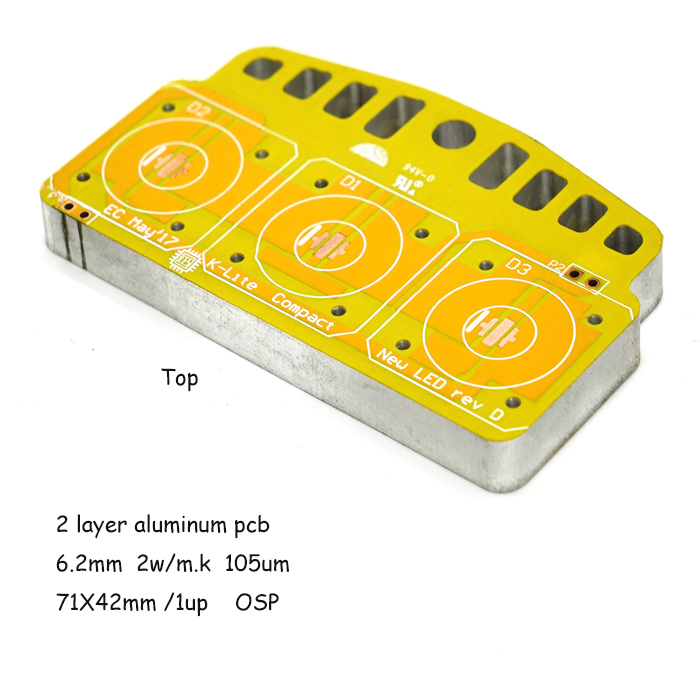

2 geruzako aluminiozko substratuaren PCB produktuaren aurrealdearen eta atzeko eskema eskematikoa:
2 geruzako aluminiozko substratua Pcb produktuaren ekoizpena eta ekoizpen prozesuaren fabrikazio argibideak
Substratua |
Aluminioa (5052) |
Geruza kopurua |
1L |
Lodiera (mm) |
0.8MM~5.0MM (±% 10) |
Eroankortasun termikoa (geruza dielektrikoa) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Kobrezko paperaren lodiera (um) |
35/70/105/140um |
Soldadura maskara kolorea |
zuria/beltza/beltz mate/gorria/berdea/urdina/berde matea |
Substratua |
Aluminioa (5052) |
Geruza kopurua |
2L |
Lodiera (mm) |
0.8/1.0/1.2/ 1.5/1.6/2.0/2.5/3.0MM (±% 10) |
Eroankortasun termikoa (geruza dielektrikoa) (W/m-k) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Kobrezko paperaren lodiera (um) |
35 /70 /105 / 140 um |
Soldadura maskara kolorea |
zuria/beltza/beltz mate/gorria/berdea/urdina/berde matea |
Pertsonaien kolorea |
zuria/beltza/laranja/gorria/urdina |
Osatzeko metodoak |
CNC gongak, CNC V-ebaketa, moldeen konformazioa, laser bidezko ebaketa eta fresaketa |
Ikuskapen-proba |
AOI; abiadura handiko zunda hegalaria; E-proba; Tentsio-proba |
Azalera tratatzeko prozesua |
HASL FREE LEAD DNIG; OSP |
Entregatzeko epea |
6-8 egun |
zuria/beltza/laranja/gorria/urdina |
Osatzeko metodoak |
CNC gongak, CNC V-ebaketa, moldeen konformazioa, laser bidezko ebaketa eta fresaketa |
Ikuskapen-proba |
AOI; abiadura handiko zunda hegalaria; E-proba; Tentsio-proba |
Azalera tratatzeko prozesua |
HASL FREE LEAD DNIG OSP |
Entregatzeko epea |
4-5 egun. |
2 geruzako aluminiozko substratu PCB produktuen aplikazio-aukerak:
Linternak, industria-kontroleko meatzarien lanparak, automobilgintzako LED argiak, eszenarako proiekzio-argiak, proiekzio-ekipoak, LED kale-argiak eta doitasun eta eskari handiko beroa xahutzeko argiztapen-tresna ezberdinak
2 geruzako aluminiozko substratu PCB produktuen abantailak
Zerbitzu-bizitza luzea, beroa xahutzeko errendimendu eraginkorra, egonkorra, aplikazio sorta zabala
ohiko galderak
Q1. Fabrikatzailea al zara? Fabrika al duzu?
Erantzuna: 12 urte baino gehiago daramatzagu zirkuitu inprimatuen fabrikatzaile profesionala. Lantegiak ditugu, eta gure fabriken argazkiak ikus ditzakezu.
Q2. Lor ditzaket laginak doan? Posible al da doan bidaltzea?
Erantzuna: Bai, doako laginak eman ditzakegu xehetasun guztiak hitz egin eta baieztatu ondoren. Baina ez dugu doako bidalketa zerbitzua eskaintzen, produktu asko erosten badituzu, deskontu batzuk emango dizkizugu.
Q3. OEM egiten al duzu?
Erantzuna: Bai. Zirkuitu inprimatuen plaken fabrikatzaileak gara. PCB prozesu osorako lantegiak eta automatizazio ekipamendu dedikatuak ditugu, zehatz-mehatz ikuskatu eta bidaltzen direnak.
Q4. Zein da entrega-denbora?
Erantzuna: Gure entrega garaiz bermatuta dago. Produkzio-zirriborroa amaitzen denetik hasita, 1-geruzako aluminiozko substratuaren pcb: 2-3 egun; 2 geruzako aluminiozko substratua pcb: 6-8 egun; kobrezko substratua pcb: 4-5 egun; 2 geruzako kobrezko substratua pcb: 5-7 egun; jakina, 48 orduko epean bizkortu daiteke.
Q5. 4 geruzako aluminiozko PCB ekoiztu al daiteke?
Erantzuna: Bai, zirkuitu inprimatutako plaken fabrikatzailea gara, 4 geruzako aluminiozko PCB ekoiztu daiteke, deskribatu zirkuitu plakaren egitura geruza, bidali Gerber informazioa gure posta elektronikora pcb@jbmcpcb.com baieztatzeko.
